Cotare personalizata in AutoCAD

In aceast post voi scrie despre "capete de sageata"(arrow head) pentru cote in AutoCAD. Se presupune ca stii deja sa cotezi si ca vrei sa faci alte tipuri de sageti.

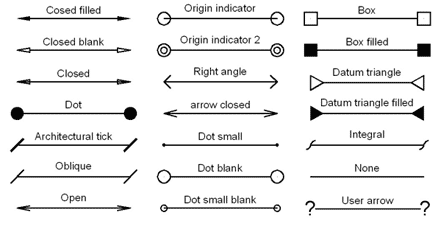

Sa vedem cu ce vine vine programul:


Daca nu sunt de ajuns iata cum se creaza si folosesc cele "custom":

1. Se alege Layerul "0" curent

2. Se construieste un patrat de 1 unitate/1unitate
(acesta va fi conturul in care se va incadra noul capat de sageata)

3. Se deseneaza in interiorul patratului noul capat de sageata (cu rosu in imaginea de mai jos)

4. Se selecteaza elementele varfului de sageata (fara patrat) si se alege din bara Properties: Color "ByBlock" si Linetype "ByBlock"

5. Cu sageata selectata se tasteaza B urmat de ENTER (pentru a deschide fereastra: Block Definition)

6. Se da un nume block-ului, se alege Base Point in varful sagetii si se apasa OK

7. Pentru a folosi noul capat de sageata intr-un stil de cotare se va selecta din:
Dimension Style Manager - Modify Dimension Style - Symbols and Arrows - Arrowheads - User Arrow si apoi in noua fereastra deschisa (Select Custom Arrow Block) se va alege block-ul nou creat


Cand se concepe un nou capat de sageata se va tine cont de urmatoarele:
- trebuie incadrat in patratul de 1/1 unitati (are rol de cadru virtual, nu va fi selectat sau folosit)
- base point pentru block se va alege varful sagetii (vezi schita de mai sus)
- se contruieste capatul din partea dreapta a cotei (programul roteste singur pentru stanga)
- linia de cotare va incepe de la mijlocul laturii din stanga a patratului de incadrare (vezi schita de mai sus)
- blockul se creeaza pe layerul 0 cu Color: ByBlock si Linetype: ByBlock

Daca totul a mers bine o cota din exemplu va arata asa:

Concluzie:
- sagetile de cota "custom" sunt de fapt block-uri create dupa anumite reguli
- acestea se folosesc selectandu-le din stilul de cotare

Customizare placuta!
