joi, aprilie 16

AutoCAD Easter Egg

Pastele se apropie asa ca Sarbatori Fercite!

O sa raman in tema si o sa vorbesc putin despre asa numitele "Easter Eggs" (Oua de Paste) din AutoCAD.
Ce sunt "Easter Eggs"?
Un fel de "oua cu surprize" ascunse in soft si pregatite de programatorii de la AutoDesk cand se plictisesc de munca.
Cum se "folosesc"?
Pai de obicei exista o combinatie de taste si actiuni care are ca rezultat aparitia unui filmulet sau a unei poze amuzante cu echipa de programatori.

Iata cateva:
ACAD R14 - Easter Egg
Help-About - apasa Ctrl+Shift si Click pe poza

ACAD 2000 - Easter Egg
Format - Dimmension Style - apasa Ctrl+Shift si Click in fereastra de Preview


ACAD 2004 - Easter Egg
Format - Color - selecteaza tabul ACI - apasa Ctrl si Click pe culoarea 152

ACAD 2005 - Easter Egg
Layer Manager - apasa Ctrl+Shift si Click pe Invert Filter

ACAD 2006 si ACAD 2007 - Easter Egg
Nu au avut.

ACAD 2008 - Easter Egg
1. din command line apeleaza SUNPROPERTIES pentru a deschide Sun Properties Palette
2. click pe icon-ul de lupa de la Sky Properties
3. in fereastra Adjust Sun&SkyBackground la Sun Angle Calculator schimba data in 3/23/2007 si ora in 00.00 (12.00AM)
4. cu Ctrl apasat apasa de doua ori pe tasta cu sageata in jos

ACAD 2009 si ACAD 2010 Easter Egg
??? (probabil nu sunt)

Nota: Toate instructiunile de la "Easter Eggs" sunt de pe diferite site-uri, bloguri, forumuri etc. asa ca toate meritele si chinuiala de a gasi surprizele programatorilor apartin celor care le-au publicat prima data

Inca odata Sarbatori de Paste Fericite!
si usor cu papa :)

Citeste articolul...

luni, aprilie 13

Introducere in AutoLISP

Nota: Acest articol discuta notiuni generale si folosirea rutinelor AutoLISP fara a avea cunostinte de programare. Pentru programare vezi postul Introducere in programarea AutoLISP.
Nu cred ca utilizatorul de AutoCAD, fie el si avansat, trebuie neaparat sa stie AutoLISP. Cred, insa, ca trebuie sa stie suficient cat sa foloseasca ceea ce au facut deja ceilalti in AutoLisp.

Acesta este subiectul de astazi:

  • putina istorie
  • ce este un program AutoLISP
  • cum folosesc programele AutoLisp in AutoCAD
  • unde gasesc programe AutoLISP

1. Putina istorie.

LISP este un limbaj de programare aparut prin anii '60. Numele vine de la List Processing pentru ca informatia este structurata in asa numite liste. Incepand cu 1986 AutoDesk preia si incepe dezvolte o parte a limbajului sub numele de AutoLisp. Respectivul subset, orientat spre functii geometrice si manipularea de entitati grafice, este introdus in AutoCAD oferind posibilitatea de customizare si programare peste softul initial.
Limbajul este imbunatatit cu fiecare versiune pana in 1995 cand AutoDesk decide sa renunte la dezvoltarea lui in favoarea noilor trenduri VBA .NET si ActiveX. Singura imbunatatire majora este adusa in '99 cand AutoDesk incorporeaza in AutoCAD o versiune avansata a AutoLisp-ului, cu tot cu mediu de lucru, numita Visual Lisp. VisualLisp, este un superset al AutoLisp-ului care include un editor, un debugger, un compilator si multe functii avansate noi.
Desi "abandonat" apoi de producator AutoLisp(mai nou VisualLisp) devine si ramane pana in zilele noastre cel mai popular limbaj de programare al AutoCAD-ului.

2. Ce este un program AutoLisp

Un program AutoLisp este de fapt un sir de comenzi si functii care rulate in AutoCAD fac diferite task-uri in locul sau in numele utilizatorului.
Practic cu AutoLisp poti face aprope orice faci in mod normal in AutoCAD, si chiar mai mult, doar ca in loc sa actionezi tu, rulezi un progranm care face asta pentru tine.
Putem spune ca automatizam siruri de operatiuni folosind programe care actioneaza in locul nostru.
Programele AutoLisp, numite si rutine, se servesc sub forma de fisiere text cu extensia .lsp. Pentru a edita un astfel de fisier poate fi folosit orice editor de text care nu formateaza (ex: Notepad) sau poate fi folosit editorul incorporat in AutoCAD numit Visual Lisp Editor care ofera pe langa simpla editare si alte avantaje care insa nu fac subiectul postului de astazi.

3. Cum folosesc programele AutoLisp in AutoCAD


Asa cum am spus, programele AutoLisp, definesc o comanda sau un set de comenzi. Pentru a le folosi avem nevoie de un fisier lisp (blabla.lsp) si AutoCAD. Incarcam fisierul in AutoCAD si il rulam tastand numele (blabla) in linia de comanda.
"Incarcarea" in AutoCAD se face din Tools-AutoLisp-Load Application sau din tastatura cu comanda APPLOAD.

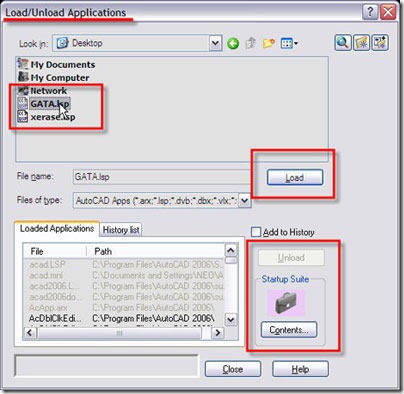

load_unload_applications_we
Se va deschide fereastra Load/Unload Applications unde se va naviga pana la fisierul .lsp dorit, se va selecta si se va da click pe Load. Incarcat astfel programelul nostru va ramane activ pana la inchiderea desenului care era deschis in momentul incarcarii, daca vrem sa-l avem incarcat de fiecare data cand deschidem un desen il tragem cu drag-and-drop in "valiza" din dreapta jos. De fapt nu facem decat sa-l adaugam in asa numitul "Startup Suite", adica un grup de aplicatii(programe) pe care AutoCAD le incarca de fiecare data cand deschidem un desen.
Dupa ce am "incarcat" programul inchidem fereastra si nu mai ramane decat sa apelam programul tastand numele urmat de Enter.

Programele AutoLisp pot ajunge la noi sub forma de text (pe o pagina de net, intr-o carte, etc) sau sub forma de fisier .lsp.
Daca e text deschidem un document nou in Notepad, scriem textul respectiv, cautam la inceput ceva care arata cam asa:

DEFUN C:blabla

(unde blabla va fi evident alt text si reprezinta numele comenzii definite de repectivul program) si salvam documentul cu numele blabla si extensia .lsp pentru a-l transforma intr-un program AutoLisp gata de folosit.

Acum ca am tot vorbit sa dam si un exemplu:

(defun C:GATA ()
(command "-purge" "a" "" "n")

(command "-purge" "a" "" "n")

(command "-purge" "a" "" "n")

(command "-layer" "s" "0" "")

(command "zoom" "e")
(command "qsave")

(command "close")

(princ)
)


Cam asa arata un programel AutoLisp primitiv.
Cel de mai sus defineste o comanda care se numeste GATA , gandita pentru incheierea unui desen, care face trei "PURGE - all" consecutive, face layerul 0 curent, face zoom extents, salveaza desenul si apoi il inchide.

Ca sa-l folosesc - copy/paste intr-un document nou Notepad, salvez documentul ca gata.lsp (AutoLisp nu tine cont de litere mari sau mici) si incarc lispul in AutoCAD din Tools-AutoLisp-Load Application. Odata incarcat, daca tastez in AutoCAD "gata"(fara ghilimele) urmat de Enter. AutoCAD va face toate operatiunile si va inchide desenul. Ma va scuti de o rutina de incheiere a unui desen care consta in deschiderea a cateva ferestre si multe clickuri. Acesta este un exemplu primitiv care nu face altceva decat sa ruleze un sir simplu de comenzi si sa introduca raspunsuri in locul nostru, dar exista si programe mult mai complexe cu rezultate pe masura.
Iata cateva "lispuri" mai mult sau mai putin complicate:

KILLDOTS.lsp
- sterge toate entitatile cu lungime 0 si textele care au doar spatii goale (introdus ca optiune la PURGE in AutoCAD 2010)

fixblock.lsp
- transforma toate blockurile din desen in blockuri definite pe layerul 0 cu Linetype - ByBlock si Color - ByBlock

ZMATCH.lsp
- schimba elevatia (inaltimea) unui obiect dupa un alt obiect selectat sau dupa o cota introdusa la tastatura

xerase.lsp
- sterge toate entitatile aflate in interiorul unei polylinii inchise...
si tot asa sunt multe multe multe lispuri gratuite care fac tot ce-ti trece prin cap.

Practic pentru orice operatiune care presupune mai multi pasi si pe care o repeti suficient de des cat sa merite sa o automatizezi cineva a facut deja un lisp. Tot ce trebuie sa faci e sa-l gasesti si sa-l folosesti.

4. Unde gasesc programe AutoLISP:




P.S. Programarea si aplicatiile AutoLisp sunt un subiect fara sfarsit. Un program bine facut este destul de complex si chiar si asa intotdeauna exista o varianta si mai buna de a-l face. Scopul postului nu este sa explice cum se face un program ci cum se foloseste. Am incercat sa fac o oarecare lumina in subiect dar bineinteles nu am descoperit decat varful icebergului, mai departe nu tine decat de exercitiu si de dorinta fiecaruia de afla mai mult.
Citeste articolul...

vineri, aprilie 10

Un film despre "Command Line"



Actul 1
(si singurul)

AutoCAD este deschis. User-ul se uita la monitor. Command Line(CL) ateapta.
Command:

Brusc, User-ul se repede catre icon-ul Polyline si da Click apeland comanda POLYLINE.
CL reactioneaza imediat! Ii spune User-ului ca a apelat comanda si ii cere primul punct al Polyliniei.
Command: _pline
Specify start point:

User-ul da Click pe ecran pentru a incepe Polylinia.
In replica CL il anunta care este latimea curenta a polyliniei si ii cere urmatorul punct. Apoi ii si spune intre paranteze patrate ce optiuni mai are pentru comanda in desfasurare.
Current line-width is 0.0000
Specify next point or [Arc/Halfwidth/Length/Undo/Width]:

User-ul da al doilea click pe ecran tragand astfel primul segment de polylinie.
CL ii cere urmatorul punct si adauga la optiuni varianta Close
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:

Aici devine putin monoton, User-ul mai da cateva clickuri... CL ii cere de fiecare data urmatorul punct si il anunta ca mai are si alte optiuni.
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:

Deodata User-ul decide sa intre in modul Arc si tasteaza A urmat de Enter.
CL ii cere punctul de sfarsit al arcului si anunta ca un nou set de optiuni a devenit disponibil.
Specify endpoint of arc or
[Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]:

User-ul vede noile optiuni si se razgandeste. Nu mai vrea arc. Tasteaza L urmat de Enter pentru a reveni in modul Line si isi arunca scurt ochii peste CL care revine la replica de la linie
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:

User-ul se hotaraste sa incheie comanda inchizand polylinia, tasteaza C de la Close, urmat de Enter. Polylinia se inchide, comanda se incheie.
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: c
Command:

User-ul sta, CL asteapta.
User-ul stie acum ca CL e acolo pentru el ori de cate ori va avea nevoie.
The END.

Asa arata dialogul dintre User si AutoCAD in timpul lucrului. Responsabila de partea de dialog a AutoCAD-ului este asa numita Linie de Comanda (Command Line) - cele cateva randuri de text care se tot schimba in partea de jos a ecranului.

In AutoCAD "Command Line" nu este nici pe departe instrumentul super-tehnic al userului avansat. Ba din contra, daca stii putina engleza, poate fi cel mai bun prieten.
Programul ne spune in fiecare moment ce face si ce asteapta de la noi. Mai mult decat atat ne spune de fiecare data ce optiuni avem in functie de context. Aceste optiuni/variante de comanda apar intre paranteze patrate. Literele mari de la inceputul fiecarei optiuni reprezinta modul de apelare, adica tastezi literele respective urmate de Enter si ai activat respectiva optiune.

Ex: varianta Arc a comenzii POLYLINIE se va apela cu A urmat de Enter atunci cand respectiva optiune este disponibila intre paranteze patrate in "Command Line".

Tot in "Command Line":
- introducem comenzi de la tastatura
- vedem de ce nu merg diferite comenzi
- primim diferite informatii despre obiectele selectate
- primim diferite mesaje de eroare si explicatii
si in general aflam tot felul de lucruri utile in timpul lucrului.

In AutoCAD Linia de Comanda este unul din instrumentele esentiale in procesul de invatare si ofera user-ului un grad ridicat de interactivitate cu programul.

Prin "Command Line" AutoCAD comunica tot timpul cu tine.
Trebuie doar sa stii sa-l asculti!

Bine de stiut:
- numarul de linii afisate "Command Line" poate fi schimbat tragand de marginea ferestrei in sus sau in jos
- fereastra poate fi afisata oriunde pe ecran cu "drag and drop", click dreapta pe bara de titlu a ferestrei ofera acces la mai multe optiuni de afisare printre care auto-hide si transparency
- pentru o vizualizare mai buna "Command Line" poate fi mutata in partea de sus a desenului cu drag and drop
- daca "Command Line" a disparut de pe ecran redeschiderea softului sau Ctrl+9 ar trebui sa o aduca inapoi
- F2 deschide "AutoCAD Text Window unde apare tot ce a trecut prin "Command Line" in sesiunea respectiva de lucru asa ca daca ti-a scapat ceva poti deschide fereastra pentru a revedea ce feed-back a dat programul intr-un anumit moment

In final le multumesc actorilor implicati si ne vedem la Oscaruri.

Citeste articolul...

marți, aprilie 7

Ce e nou in AutoCAD 2010?


Adunate din "review-uri", bloguri, documentatie oficiala si din asa numitul "New Feature Workshop" iata cateva din noutatile cu care se lauda AutoCAD 2010.

- configurarea mediului de lucru inca de la instalare
Se ofera posibiliattea de a configura interfata in timpul instalarii programului. Optiunile sunt in functie de specialitate (arhitectura, inginerie, etc), tipul desenelor (2D/3D) si de standardul folosit (Imperia/Metric).
Desi pare util probabil nimeni nu va pastra interfata propusa de soft dar alegerea standardului Metric sau Imperial in momentul instalarii este FOARTE bine venita (se instaleaza complet doar ca la prima deschidere este gata pentru desenul in standardul ales la instalare).

- butonul Application Menu
Aflat in coltul din stanga sus al ferestrei (ca la Office 07), permite accesul rapid la functiile care se gaseseau in Meniul "File" (new, open, save, save as, export, print, publish etc) si la alte setari generale de configurare (Options). Nu am deschis prea des versiunea 2009 asa ca sper ca nu era si acolo... sau ca macar s-a schimbat ceva major in 2010 :)

- desen parametrizat
Probabil una dintre cele mai importante noutati aduse de 2010. Este practic un set intreg de comenzi care permite conditionarea elementelor din desen cu anumite "constrangeri" parametrice (aproape ca nici eu nu inteleg ce am scris).
Pe scurt cand modifici o linie aceasta poate atrage modificarea altor elemente din desen. Daca am stabilit ca linia respectiva trebuie sa fie paralela cu alte obiecte din desen acestea se vor modifica odata cu linia pentru a ramane paralele cu aceasta. "Constrangerile" pot fi geometrice (paralel, perpendicular, tangent etc) sau dimensionale (lungimi, ungiuri, raze...etc)


- modelare 3D imbunatatita
Noi optiuni si comezi de modelare 3D.
Nu o sa intru in amanunte pentru ca nu cred ca AutoCAD va deveni vreodata un soft potent de modelare si randare 3D. Toata munca investita in partea de 3D a AutoCAD-ului mi se pare mai de graba o lipsa de strategie pe termen lung a AutoDesk-ului care de ani buni tot cumpara si vinde solutii 3D in incercarea de a-si mari cota de piata fara a se decide ce dezvolta si la ce renunta.

- optiuni si comenzi noi de lucru 2D
  • hasurile au "grips" si pot fi editate chiar daca nu sunt asociative
  • problemele de contur la hasurare sunt acum marcate cu cercuri ca sa stii unde nu se inchide conturul (foarte tare)
  • "directia" (ordinea vertecsilor) intr-o polilinie poate fi acum schimbata (util de exemplu in cazul exportului catre softuri GIS unde directia polyliniilor conteaza sau in cazul tipurilor de linie cu text integrat sau pentru comenzie MEASURE si DIVIDE in modul Block)
  • o noua comada de masurare care reuneste masurarea pentru distante, unghiuri, raza, suprafata si volum (masurarea distantei nu mai e doar intre doua puncte, se pot introduce oricate puncte si programul calculeaza distanta totala, in timpul definirii unei suprafate pentru masurarea ariei respectiva suprafata este acum colorata pentru o mai buna vizualizare)
  • comanda PURGE are adaugate etitati cu lungime 0 si obiecte tip TEXT fara cotinut
  • obiectele tip spline pot fi convertite in polyline (cu un parametru de precizie care determina cat de exact va fi facuta conversia)
  • o noua variabila de sistem care controleaza viewporturile din Layout Space, pana acum daca se rotea un Viewport continutul ramanea in pozitia initiala, acum se poate seta sa se roteasca odata cu Viewport-ul
As mai adauga interfata tip "Ribbon" si un format DWG imbunatatit. Interfata, desi introdusa odata cu AutoCAD 2009, s-a impus intre timp si probabil va deveni standard asa ca daca incepi sa lucrezi in AutoCAD cu ACAD 2009 sau 2010 ar fi bine sa te obisnuiesti cu Ribbon-ul pentru ca "it's here to stay".

In concluzie upgrade-ul la 2010 ramane la fel de "recomandat" ca si cel la 2009. Daca iti plac interfetele spectaculoase, nu ai lucrat prea mult in versiunile anterioare si ai un calculator cu care sa te lauzi cunoscutilor (ACAD 2010 consuma resurse fara mila) atunci poate e bine sa upgradezi. De asemenea daca din orice motiv nu stii ca exista 3ds Max, Cinema 4D, Maya si muuulte alte solutii dedicate 3D atunci iarasi probabil iti vei dori AutoCAD 2010. In rest poate prin 2012 as recomanda trecerea la ACAD 2010 pentru ca pana atunci o sa apara inca 3 variante si mai complicate.
Singurul motiv de upgrade ar fi, poate, noile "constrangeri" parametrice, dar din pacate cine a avut nevoie de ele foloseste deja alte softuri in care desenarea a fost parametrizata de mult.

Cam atat despre AutoCAD 2010, in rest numai de bine!

Citeste articolul...

sâmbătă, aprilie 4

Plotare rapida din Layout

layout_plotLayout-ul in AutoCAD este solutia recomandata pentru plotare. Din pacate este pe cat de util pe atat de confuz. Probabil ca ii voi dedica un post lung si detaliat intr-o zi.

Astazi o sa explic cum se poate plota din Layout fara a sti mai nimic despre el. Este prima varianta de plotare cu Layout-uri pe care am folosit-o si in majoritatea cazurilor nu am mai avut nevoie de nimic altceva.

Voi discuta despre:
  • concepte (pe scurt)
  • configurarea unui Layout pentru plotare
  • aducerea desenului in Layout
  • scalare si plotare

Concepte:
Layout-ul in AutoCAD este o foaie virtuala de hartie. Exact ce vedem "pe foaie" va iesi la plotter. Pentru a folosi aceasta "foaie" trebuie sa o definim si sa punem desenul pe ea. Definirea se face din Page Setup Manager. Desenul se aduce folosind asa numitul Viewport. In AutoCAD desenam in mod curent in Model Space, Layout-urile se numesc Paper Space, Viewport-ul este o fereastra prin care vedem din Paper Space in Model Space.

Sa trecem la treaba:

Voi presupune ca desenul pe care vrem sa-l plotam este deschis si este desenat in milimetri. Daca nu este desenat in milimetri vor aparea niste calcule mai tarziu. Nu e o tragedie dar complica treaba inutil, vezi "Unitati de masura in AutoCAD - partea II" cand ai timp.

1. Trecem in modul Layout.

In partea de jos a ecranului exista tab-urile "Model" "Layout 1" si "Layout 2" (sau ceva asemanator). Click pe "Layout 1" pentru a-l face activ. Daca apare o fereastra o inchidem. Daca apare ceva pe "foaia de hartie" selectam tot si stergem (!important).

2. Deschidem Page Setup Manager.
Click dreapta pe" Layout 1" si apoi Click pe Page Setup Manager

3. Alegem setarile pentru foaia de hartie pe care vrem sa plotam.
In Page Setup Manager ne asiguram ca e selectat "Layout 1" si Click pe Modify.

Se va deschide fereastra Page Setup - Layout 1. Aceasta este o fereastra tipica de plotare in care selectam optiunile dorite ca si cum am plota din desen.

Alegem imprimanta, dimensiunea foii de hartie, stilul de plotare (daca avem vreunul) si orientarea paginii (Portrait/Landscape). In rest nu umblam la nimic. Click OK, Cick Close. Daca totul a mers bine ar trebui sa avem in fata o foaie goala de hartie care are pe margine un chenar cu linie punctata. Chenarul este suprafata maxima de plotare si depinde de marginile de ploatre ale imprimantei.

4. Avem foaia gata. Sa aducem desenul!
Tastam: MVIEW in linia de comanda urmat de Enter, apoi tastam F si din nou Enter. Daca am facut bine o sa apara un chenar cu linie continua peste chenarul cu linie punctata si in el o sa se afle desenul nostru cat incape de mare.
Ce am facut?
Am creat un Viewport cat toata suprafata de printare a foii cu optiunea Fit a comenzii MVIEW, sau cum am zis mai devreme – am creat o fereastra prin care ne uitam din Paper Space in Model Space.

5. Punem desenul la scara
Deschidem Toolbar-ul "Viewports" (Click dreapta pe un oricare alt Toolbar si bifeaza Viewports).

Selectam pe ecran Viewport-ul nostru cu Click pe conturul lui (chenarul de pe marginea foii). Alegem din bara Viewports scara la care vrem sa plotam* si planul nostru se va scala singur.


6. Aranjam desenul in pagina
In momentul acesta avem foaia de hartie si desenul pus la scara. Tot trebuie sa mai facem este sa-l aranjam putin in pagina. Asa cum este acum nu putem sa selectam nimic cu exceptia Viewport-ului dar rezolvam imediat:
Ne asiguram ca vedem toata pagina (Zoom Extents: dublu-Click pe rotita de la mouse). Apoi dublu-Click in interiorul Viewport-ului (undeva pe foaie). Daca a mers, marginile Viewport-ului vor deveni mai groase putin. Inseamna ca am intrat pe fereastra si acum putem lucra direct in desen.
Cu atentie, fara sa schimbam zoom-ul, miscam desenul cu Pan (apasa rotita de la mouse sau tasteaza P urmat de Enter si misca desenul) pana ajunge in pozitia dorita. Cand am asezat frumos desenul in pagina iesim din Viewport cu dublu-Click undeva in afara foii.
!Atentie: Orice modificare a zoom-ului va atrage schimbarea scarii de plotare, daca se intampla accidental iesim repede din Viewport (dublu-Click in afara lui) selectam Viewport-ul si ii setam din nou scara din bara Viewports.

7. Plotare
In momentul acesta pe ecran ar trebui sa avem foaia exact asa cum va iesi plotter. Desenul e la scara si asezat in pagina. Suntem gata de print!
Click-dreapta pe tabul "Layout 1" (jos in stanga) si Plot - OK (sau Preview daca nu ma crezi pe cuvant).

Bine de stiut:
- cand "intri" in Viewport cu dublu-Click apelezi de fapt comanda MSPACE(MS), ca sa iesi poti sa dai dublu-Click in afara viewportului sau sa tastezi PSPACE(PS)
- versiunile mai noi de AutoCAD au in partea de jos a Layout Space butonul Maximize Viewport care iti permite sa umblii in Model Space fara a iesii din Layout Space si fara a afecata scara Viewport-ului

Click pe buton - editeazi - Click iar pe buton

Pan
in modul Maximize Viewport nu va afecta pozitia desenului in Viewport asa ca pentru a-l pozitiona ramane necesar pasul 6.

Asta a fost! Am intrat in Layout, am setat imprimanta si foaia de hartie, am adus desenul intr-un Viewport cat toata foaia, l-am pus la scara, l-am aranjat frumos si l-am plotat. In realitate dureaza cam un minut si avantajul e ca toate setarile raman si pot sa printez oricand cu 2 Click-uri.

Uite si video:


Plotare placuta!

*Daca desenul e facut in milimetri alegem exact scara la care printam, daca e facut in metri sau altceva... spor la calcule. In postul "Unitati de masura in AutoCAD - partea II" am pus un tabel cu conversia pentru desenul in metri.
Citeste articolul...

miercuri, aprilie 1

1 Aprilie si cateva farse

Astazi e 1 Aprilie.
Cateva idei de "pacaleli" in AutoCAD sunt binevenite:

Dispaly:

- schimba culoarea la "crosshair" in culoarea background-ului din Options - Display - Colors - Model Tab Pointer (selectat la Window Element) - devine "invizibil" :)
- schimba culoarea textului din Command Line in alb din Options - Display - Colors - Command Line Text (selectat la Window Element) - devine "invizibil"
... schimba orice alte culori pe acolo pentru a face diferite alte lucruri "invizibile"

Comenzi si variabile de sistem enervante:

- QTEXT (ON/OFF) - ON transforma toate textele in dreptunghiuri (OFF si REGEN pentru a reveni la normal)
- BLIPMODE (ON/OFF) - setat pe ON va umple ecranul de punctulete enervante in timpul desenarii (setat inapoi pe OFF va readuce lucrurile la normal)
- FILEDIA valoarea 0 - anuleaza ferestrele de deschidere desen, Open si New functioneaza doar din Command Line (setata inapoi la valoarea 1 readuce dialogurile la normal)
- GRIPS - valoarea 0 - anuleaza "Gripurile" pentru obiecte, practic dispar patratele albastre cu care poti edita obiectul (valoare 1 pentru a revenii la normal)

Command Line:

scrie in CommandLine:

(repeat 50 (alert "AutoCAD Error, deleting DWG file! "))

si ENTER.

Rezultatul va fi pe ecran
50 e numarul de OK-uri necesare pentru a inchide fereastra deshisa - poate fi oricat
AutoCAD Error, deleting DWG file! - e textul care apare in fereastra - poate fi orice

si in final un Bonus clasic din Windows:

- inchide toate ferstrele Windows si cu Desktop-ul in fata apasa Print Screen
- deschide Paint si Ctrl+V(Paste)
- Save as JPG
- pune JPG-ul respectiv ca Wallpaper din click dreapta pe Desktop - Properties - Desktop - Browse
- click dreapta pe Desktop - Arrange Icons By - debifeaza Show Desktop Icons (WinXP)

rezultat... Desktopul arata normal dar nu functioneaza :))

Distractie placuta!

Citeste articolul...
